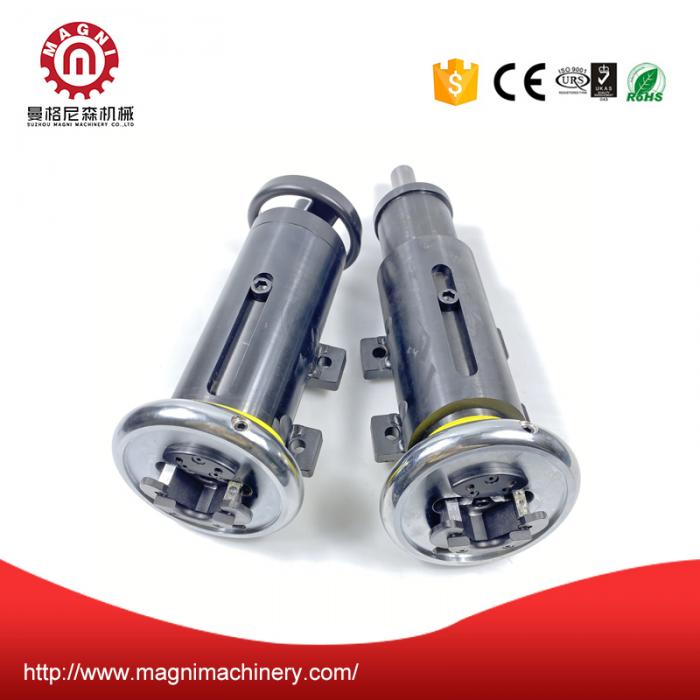

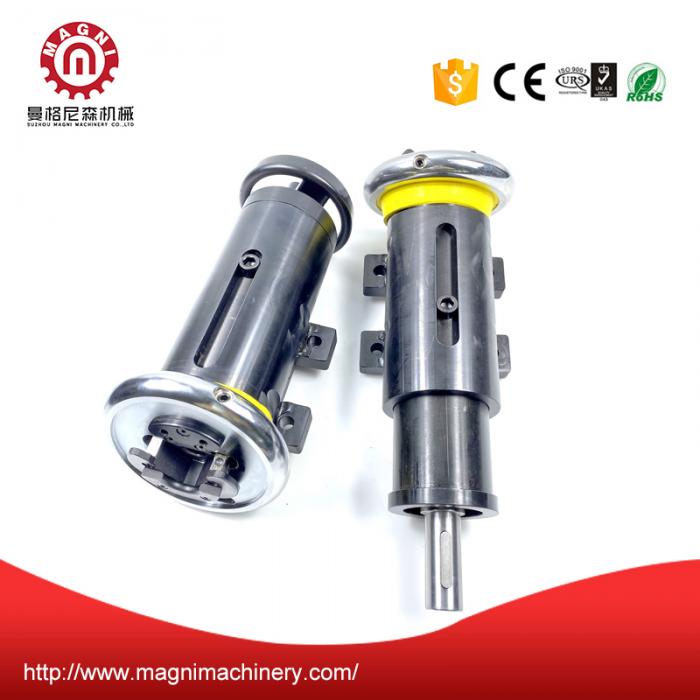

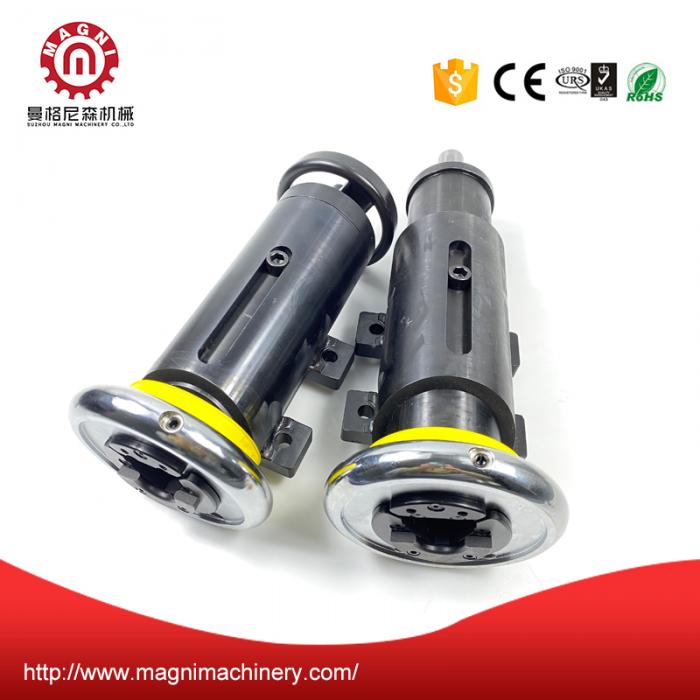

SKW/SKO Sliding Safety Chuck

Name:SKW/SKO Sliding Safety Chuck
型号Model:28,35,50
梁最大荷重量Max loading:700Kg,1400Kg,2800Kg
承受最大转矩 Max torque[kg/m(N/m)]:15(150) ,30(300) ,110(1100)
卷轴轴端允许尺寸Square sizemm:22-30,30-40 ,40-50


滑动安全夹头Sliding Safety chuck

基座式Base Mounted Type

特性 Features

允许卷轴在机器运转过程进行轴向调整。调整可以通过手轮或者自动机构进行。轴向定位装置确保卷轴安全,准确地传送转矩。

Sliding safety chuck allows reel for axial adjustment when the machine on the running. Adjustment can be carried out by handwheel or automatic mechanism. Axial positioning device to ensure the safety of the reel, accurate transmission torque.

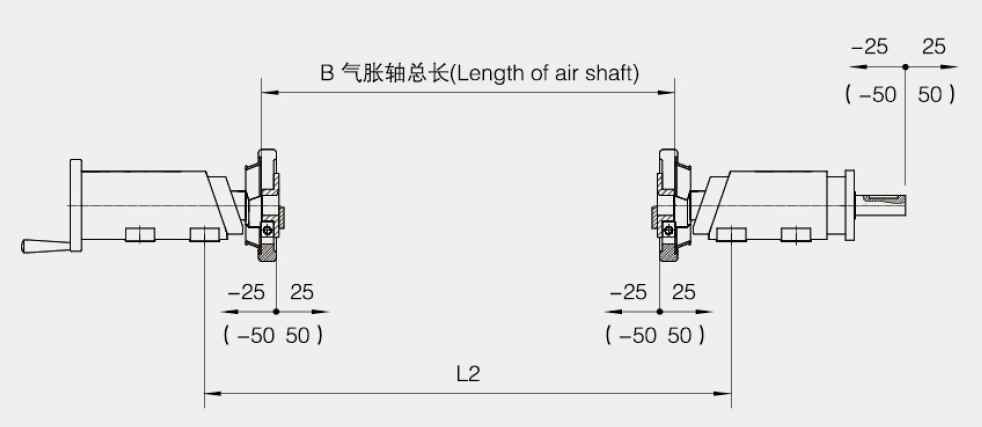

SKW/SKO轴座型滑动安全卡盘

SKW/SKO Base type sliding safety chuck


50mm滑动行程50mm Slide stroke

型号Model

28

35

50

L1

A+188

A+197

A+219

L2

B+156

B+156

B+176

100mm滑动行程100mm Slid stroke

型号Model

35

50

L1

A+247

A+269

L2

B+206

B+226

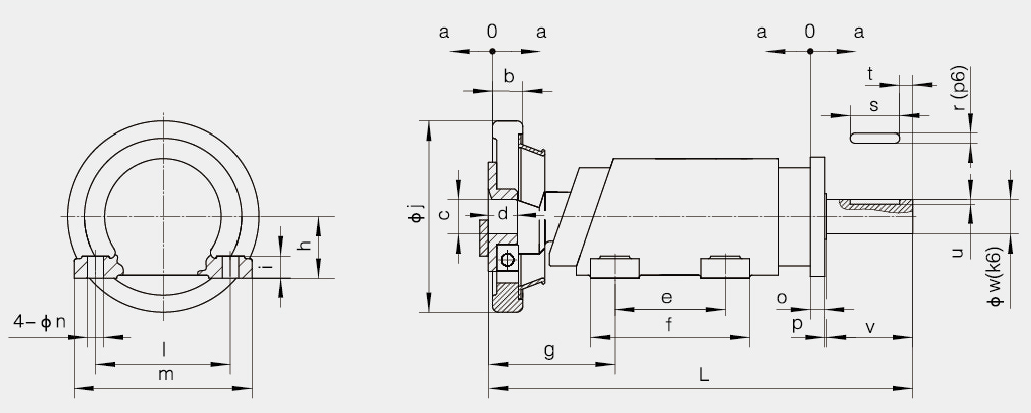

SKW轴座型滑动安全卡盘Base type sliding safety chuck

型号

Model

28

35

50

梁最大荷重量kg

Max loading

700

1400

2800

承受最大转矩kg/m(N/m)

Max torque

15(150)

30(300)

110(1100)

卷轴轴端允许尺寸mm

Square size

22-30

30-40

40-50

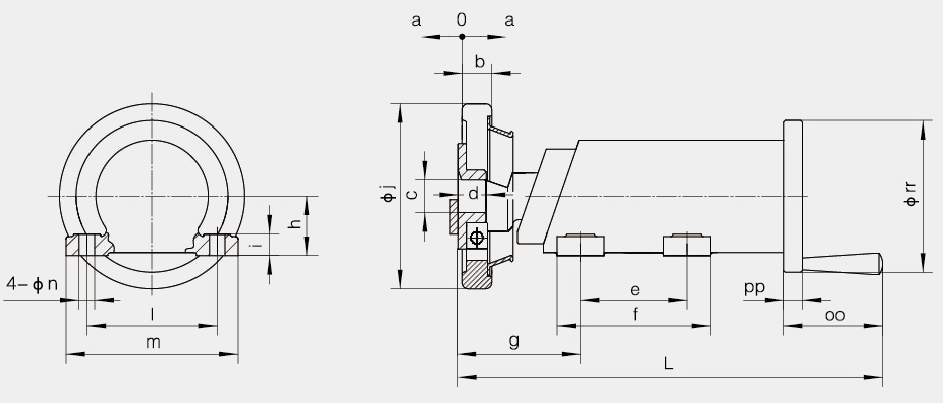

SKO轴座型滑动安全卡盘Base type sliding safety chuck

型号

Model

28

35

50

梁最大荷重量kg

Max loading

700

1400

2800

承受最大转矩kg/m(N/m)

Max torque

15(150)

30(300)

110(1100)

卷轴轴端允许尺mm

Square size

22-30

30-40

40-50
